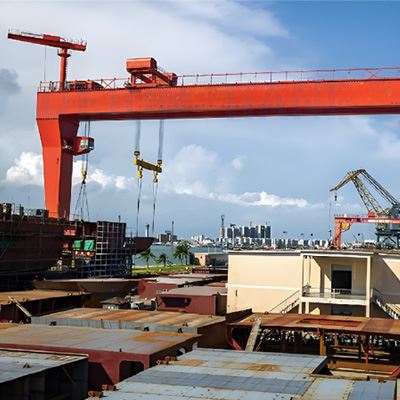

180ton konstriksyon bato Gantry Crane

Trepye kabinè sou konstriksyon bato yo espesyalize ekipman leve yo itilize pou kòk bato fabrikasyon. Li se sitou pou monte ak ranvèrsan seksyon yo bato nan waf sèk, slipways, oswa tribin. Sa yo trepye yo tipikman enstale sou glise ak yo karakterize pa chvoch gwo ak estrikti konplèks. Pa yoGantry CraneAnkadreman anjeneral adopte yon konsepsyon ak yon sèl janm rijid ak yon sèl janm fleksib, sa vle di yon sèl janm sipò rijid se fiks konekte nan anyè prensipal la. Nan contrast, yon charnyèr fleksib konekte lòt janm la fleksib nan prensipal la. Girder prensipal la vini nan de fòm: yon sèl girder ak doub girder. Dapre kondisyon ki nan pwosesis konstriksyon bato, konstriksyon bato gantry trepye yo ta dwe kapab nan fonksyon divès kalite tankou leve yon sèl, leve doub zen, trip zen leve, ranvèrsan nan seksyon bato nan lè a, ak wotasyon ti tay, espesyalman satisfè kondisyon yo pou ranvèrsan ak rantre nan nan seksyon bato. Tanpri kontinye li pou plis detay.



Sijè	Konstriksyon bato Gantry Crane
Leve kapasite	180 tòn
Main leve	45ton +45 tòn (Upper Trolley)
Main leve	90\/20 tòn (pi ba Trolley)
Span	64 m
Leve wotè	46 m
Upper Trolley leve vitès	Lou chaj 0-3 m\/min, limyè chaj 0-4. 5 m\/min
Pi ba trolley leve vitès	Main leve 90 tòn, lou chaj 0-3 m\/min, limyè chaj 0-4. 5 m\/min
Oksilyè leve vitès	0-7. 2 m\/min
Upper Trolley vitès vwayaj	0-20 m\/min
Pi ba vitès vwayaj trolley	0-20 m\/min
Vitès vwayaj teknik	0-25 m\/min
Ekipman pou pouvwa	400V 50Hz 3P
Hook Kalite	Swiveling "C" kalite ak Obtenir
K ap travay klas	A5(M5)
Tanperati opere	-20 degre ~ +40 degre
Elektrik	Schneider
Pakèt	Pake estanda entènasyonal
Livrezon	Apeprè 65 jou travay
Peman	50% t\/t depo davans, 50% balans anvan livrezon
Make	Dejun





Kontrèman ak tradisyonèl yotrepye anlè, Gantry Cranes yo sipòte pa janm ki kouri sou tè ki baze sou ray oswa kawotchou, fè yo ideyal pou anviwònman konstriksyon deyò deyò. Yo karakterize pa kapasite segondè chaj yo (180 tòn oswa 396, 000 liv), long chvoch (jiska 185 mèt), ak sistèm kontwòl avanse pou leve presizyon. Anplis, karakteristik prensipal yo nan teknik la se tankou anba a:

1. Operasyon High-Efikasite: Trepye Gantry konstriksyon bato anjeneral gen yon gwo kapasite leve ak yon wotè segondè leve, ki ka avèk efikasite ranpli monte a ak asanble nan seksyon bato ak seksyon total, siyifikativman amelyore efikasite nan pwodiksyon nan chantye.

2. Fleksibilite fò: trepye sa yo tipikman ekipe ak plizyè chariot monte, sa ki pèmèt pou ekzekisyon an similtane nan travay miltip, tankou itilize nan kowòdone nan kwòk prensipal ak oksilyè, amelyore fleksibilite a ak efikasite nan operasyon yo.

3. Bonjan adaptabilite: konstriksyon bato gantry trepye yo apwopriye pou monte a ak asanble nan estrikti bato ak divès kalite ka satisfè kondisyon ki nan gwosè diferan ak pwa nan seksyon bato.

4. Ekonomik: Konpare ak espesyalize ekipman dechaje ke, trepye chantye chantye nou yo gen pi ba depans ekipman yo, ak tandans nan lokalizasyon eleman se enpòtan, diminye akizisyon ak depans antretyen.
